一、天蝎1.0：整合度的权衡

时间追溯至2012年5月2日。

第三届OCP峰会在圣安东尼奥召开，宣布腾讯和阿里巴巴成为正式会员，并开始筹划Open Rack与天蝎项目的融合，期待能在2013年将两个项目规范合并。这反映了双方的共同意愿，不过，Open Rack与天蝎项目在设计理念上存在较大的分歧，而这又很大程度上是由不同的客观环境决定的。

中国服务器厂商的老朋友Supermicro，已在2010年9月中旬举行的秋季IDF上宣布推出SuperRack整机柜解决方案。Open Rack和天蝎整机柜服务器的定制性更强，不是直接把现有的机架式服务器装满机柜，而像是标准化程度更高、尺度更大的刀片式服务器，机柜好比刀片式服务器的机框（Blade Chassis），要整合供电、散热、管理等“基础设施”。

Open Rack只整合了供电单元（Power Supply Unit，PSU），而天蝎项目还集中了散热（风扇）和管理。

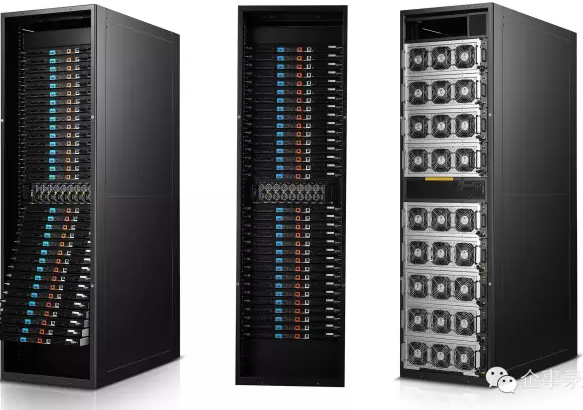

天蝎整机柜效果图，机柜中部的PSU和RMC（中图）、背面的风扇墙（右图）以及1U高的服务器节点（左图）是其主要特征

1999年，Google的“软木板”机柜服务器就已集中了风扇。不过，Urs Hölzle等人当时那么做多少有不得已的成分，毕竟软木板服务器没有机箱可以用来固定风扇，既然机柜才是真正意义上的机箱，将风扇集中安装在机柜的后门上便是一个合乎实际情况的选择。后来Google步入正轨，有足够的时间规划，做法也不再那么“山寨”，遂回归到每个服务器节点自备风扇的常规设计。

Facebook的服务器设计与Google颇有渊源，也影响到了Open Rack。将风扇集中到机架后部，形成风扇墙，至少有两大好处：

- 可以使用更大尺寸的风扇，具有更高的效率；

- 减少风扇的数量，有助于控制需维护的故障单元。

浪潮SmartRack整机柜服务器的介绍材料，介绍了天蝎项目集中供电、散热、管理的优势，数字仅供参考

既省电，又减少了活动部件的数量，为什么还不集中呢？因为也带来了管理上的挑战——不同的服务器节点发热量有区别，需要的风扇转速可能不同。特别是大直径的风扇会跨越多个服务器节点，即使把同样构造的节点放在一起，亦可能因为工作负载不同，而需要不同的风扇转速，考虑最坏情况，必须就高不就低，仍然难以避免能耗的浪费。

天蝎整机柜后部每排风扇的供电线缆及管理用网线（来源：张广彬拍摄）

利弊可以权衡，集中散热必须提供配套的管理——风扇墙是共享的，但要由RMC（Rack Management Controller，机柜管理控制器）或RBP（Rack Back Plane，机柜背板）实现独立风扇控制。天蝎1.0定义了机柜管理模块（RMC Module），阿里巴巴、百度、腾讯和英特尔构成的天蝎项目组2012年3月下旬起草初稿，经过几次修订，2012年5月16日，完成《整机柜服务器管理RMC CLI规范》Version1.0。RMC不仅监控节点（环境、CPU、内存）温度、电源和风扇状况，还有更新风扇控制板固件、识别插入节点是否属于本机柜、将位置信息刷入节点等管理功能。

百度北极1.0（上）和浪潮SmartRack 3.0（下）整机柜服务器中部的RMC（左侧）及集中PSU（来源：张广彬拍摄）

除了作为重要的发起者之一，百度在天蝎1.0时代是部署的绝对主力，并为天蝎项目贡献了大量工程实践和实验。譬如，供电系统中电源背板是单点，百度与供应商合作，成功实现管理与铜排（busbar）的拆分，铜排基本不会坏，管理部分可以单独更换，就不用冗余设计了，从而降低成本。从供电的角度来看，这种做法也可视为“控制和数据解耦”思路的一种体现。

二、天蝎2.0：内宽与标准化

对于Open Rack将机架内宽扩大到21英寸的做法，天蝎项目一开始是拒绝的。

理由很简单，一个几乎是全新的标准，初期注定没有规模。量上不去，成本下不来。据说，Open Rack刚开始时，仅仅一个机柜的价格就要1500美元。从整个公司的层面来看，BAT对基础设施还没有Google、亚马逊、Facebook那般重视，虽说多花钱是为了最终省钱，但何时能把多花的钱省回来？前瞻是好的，可超越权限太多的事，很难做成。

天蝎1.0基于流行的19英寸EIA 310-D标准机架，规范中要求机架承载能力不小于1200千克。内宽21英寸会削弱机架的承重能力，这也是百度所担心的。Supermicro的SuperRack同样遵循EIA 310-D标准，一直发展到现在。

尽管机架标准不变，毕竟电源相关的部分和服务器节点都需要定制，初期还是会有采购成本上升的问题。经过内部的说服和协调工作，百度表示可以接受采购成本的小幅增长，接下来是浪潮、广达、富士康、华为、英业达等服务器OEM/ODM付出牺牲，用户和厂商共同培育天蝎生态系统。

2012年12月，以天蝎1.0为主体的百度“北极”1.0开发完成，并上线200个机架，部署地点包括我们在2013年1月11日参观的百度南京浦口电信机房；2013年8月，又向内蒙古机房交付数百套产品。在这些远离北京的区域（特别是内蒙古），把大部分组装工作转移到工厂预先完成、现场快速部署可以显著降低人力成本。与传统的机架式服务器相比，天蝎整机柜服务器除了节能，还具有约10倍的交付效率，日交付量从原来的几百台，提高到3000台（节点），乃至5000台（天蝎2.0），对需要快速大批量部署的百度很有价值。

百度“北极”2.0、阿里Ali Rack、浪潮SmartRack 4.0，天蝎2.0样机的正面与背面（来源：张广彬拍摄）

然而，随着天蝎项目的发展，Open Rack的前瞻性与大胆探索也逐渐得到验证。

Facebook认为EIA 310-D标准的一大问题是过于宽泛，把高度、深度、安装和布线方案以及连接器的规范都留给制造商去定义。类似的情况在“速成”的天蝎1.0上体现很明显，因为《天蝎项目整机柜服务器技术规格》V1.0只定义了框架设计，各厂商的结构实现、散热、供电、管理皆不统一，这使得运维效率、部件通用性、散热优化、供电与散热管理、可互换支持都成为新挑战，也影响了生态系统的正常发展。

腾讯微模块数据中心（TMDC）里的两款整机柜服务器，左边并排两个大尺寸风扇（172mm）的是华为Tecal X8000，右边并排三个较小尺寸风扇（140mm）的是戴尔DCS G5，可以直观的感受到风扇尺寸不同带来的显著差异（来源：张广彬拍摄）

仅举供电和散热的两个例子：供电方式和位置没有规定，风扇尺寸没有规定。服务器节点的供电可以是铜排或背板，都是铜排位置又可能不一样……如此种种，不一而足。作为一个整机柜规范，不能止于把供电单元和散热风扇集中起来，而应把它们也都视为机架的组成部分，有统一的标准。这些都交给制造商去定义，那就要走上刀片式服务器的老路，与成立天蝎项目的初衷不合。

联想的天蝎工程样机，供电方面，1.0机型采用居中的背板，2.0机型采用靠左侧的铜排（来源：张广彬拍摄）

机架还是标准的，还没装服务器节点就互不兼容了，每家各有一套，规模自然上不去，成本怎么下得来？

标准化不彻底，显然不是19英寸的问题。Facebook在第三届OCP峰会上宣布提交给孵化委员会（Incubation Committee，IC）代号“Knox”的存储项目——即后来的Open Vault，完整体现了Open Rack将内宽拓至21英寸的价值。

如果不考虑通用机架式服务器为两侧导轨留出的空间，21英寸只比19英寸多出11%左右。但是我们知道，对服务器主板和3.5英寸硬盘等大尺寸元件，可不是这么算的。譬如英特尔从至强E5开始大量提供的6.5英寸宽（20英寸长）主板，做成服务器的话，21英寸正好可以并排3个，而19英寸只能放2个，减少三分之一！

第六届OCP峰会戴尔展台上的DCS G5三大组件，内框宽度21英寸。上面是RMC（左侧）和集中的PSU，下面是1U3计算节点。隔壁是广达展台上的Yosemite（机箱）及Mono Lake（主板），这届峰会上OCP推出的提升计算密度利器，后面部分简要评述（来源：张广彬拍摄）

不过，BAT并不稀罕这个，因为天蝎项目的计算密度已经够高，由于整机柜架构的差异（后面会简要分析），短期内OCP服务器有Open Rack助力也赶不上。如果在21英寸机架里进一步增加服务器数量，双路服务器从1U2变成1U3，整机柜对供电的需求可能超标：假设80个（40×1U2）到120个（40×1U3），每节点按200W计，总能耗就从16kW增至24kW，不放满或掺杂冷存储节点的话实用意义又不大……毕竟，天蝎1.0规定的7～12KVA供电容量，对中国的绝大多数数据中心而言，已经不低。

3.5英寸硬盘外宽4英寸，长度接近6英寸。横向放，要加上SAS/SATA接口和拔插的活动空间，19英寸实际排不下3个，21英寸就很轻松；纵向放，21英寸可以放5个，19英寸则只能放4个，意味着最少20%的差距。

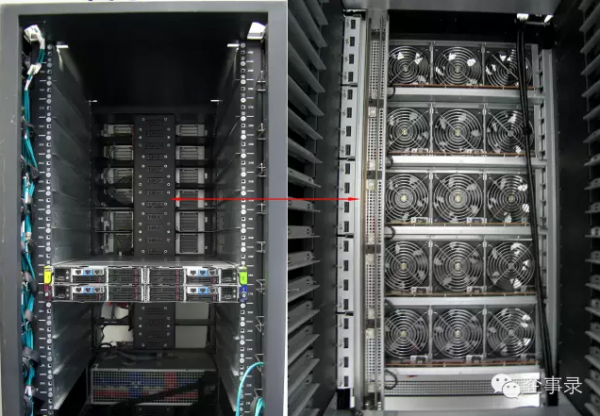

Ali Rack内部节点供电的折线臂（Cable Arm，从前端抽出节点更换硬盘等部件时维持电力供应）特写，周边可见前面横排的3个3.5英寸（希捷SATA）硬盘、后面的铜排和3个140mm风扇、两侧承载节点的L型隔板，都体现了天蝎2.0规范的特征（来源：张广彬拍摄）

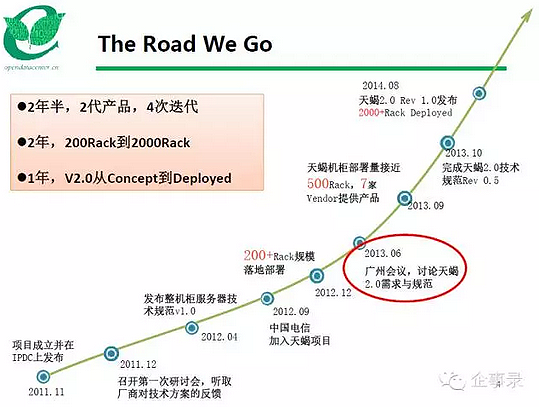

于是，从2012年12月30日汇总原始需求，中间经过一次修订，2013年10月完成了天蝎2.0规范Rev 0.5，相对天蝎1.0的主要改进包括：

- 定义了2100mm、2300mm两种高度的机柜，实际可用空间分别为42U和46U；

- 重新定义了机柜的内部尺寸，统一为538mm（21英寸） 内框；

- 重新定义了每U的高度为46.5mm；

- 增强了机柜背板功能，并可实现热插拔维护；

- 服务器节点与机柜系统解耦，可实现服务器节点混插互换；

- 明确定义了风扇的尺寸，统一为140×38(mm)规格（每行3个），风扇窗高度4U，能够以1U为单位固定或调整上下位置。

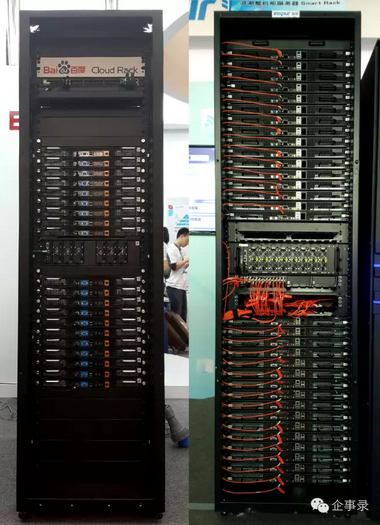

天蝎1.0（左，百度北极1.0）与天蝎2.0（右，浪潮SmartRack 4.0）整机柜对比，可以明显看出内框宽度的差异（来源：张广彬拍摄）

内框宽度从19英寸到21英寸是个重大转折，说明标准的延续性不好，但是该出手时不能犹豫。经过机架和电源供应商如台达（Delta）与Facebook、Rackspace、Fidelity投资等客户的实践，21英寸内框机架的成本已经降低到BAT可以接受的程度，除了曾借助Supermicro方案的曙光暂时没跟上节奏，联想（Lenovo）、中兴（ZTE）等国内服务器OEM纷纷活跃起来。

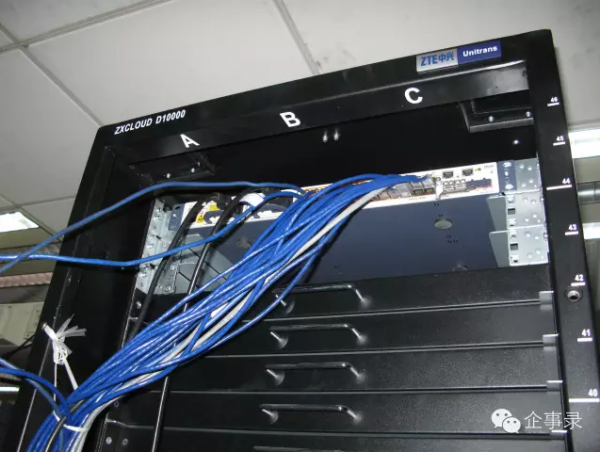

46U的中兴天蝎2.0工程样机顶部特写，注意右上方的U位编号（来源：张广彬拍摄）

在这个过程中，天蝎联盟的构成也逐渐发生了改变。

从天蝎联盟到ODCC

2012年9月，中国电信加入天蝎项目，中国移动于2014年正式加入。

2013年4月10日召开的IDF 2013期间，陈晓建作为天蝎项目轮值主席亮相主题演讲。在天蝎项目的创始人中，陈晓建业界资历最深，又代表腾讯加入了OCP的孵化委员会，虽然是轮值主席，但大家都很乐于他继续干下去。然而，没过太久，陈晓建被调去腾讯云任副总经理，2015年3月又加入UCloud任高级副总裁——巧合的是，同月加入平安科技(深圳)有限公司任基础架构首席总监的朱永忠，距2014年8月调任百度大数据部高级总监也没多久。此前，朱永忠在百度系统部历任高级经理、副总监、总监、高级总监，对魏伟、陈国峰等人负责的北极项目（百度版天蝎）给予了很大的支持。

人事变动非外人可以参透，起码新岗位应该会从中受益。不过，这样的结果，多少折射出即使在BAT，基础设施工作也很难得到足够的重视。

另一方面，进入2014年之后，随着天蝎2.0的成熟，阿里巴巴的积极性大幅提升。至少在推动天蝎项目发展的意愿上，BAT难分高下，再加上电信和移动，原来的协调机制很难继续发挥作用。于是，负责制定标准的工信部电信研究院（中国信息通信研究院）也加入进来，2014年8月29日在北京召开的开放数据中心2014峰会上，宣布成立开放数据中心委员会，英特尔仍担任技术顾问。

开放数据中心委员会的人员构成

天蝎联盟变身开放数据中心委员会，工作覆盖范围也终于如最初设想般扩展到数据中心。开放数据中心委员会（Open Data Center Committee，ODCC）下设服务器、数据中心、测试认证三大工作组，服务器工作组可以视为天蝎项目的自然延续：百度张家军出任服务器工作组组长，阿里巴巴肖德芳也是天蝎项目创始人，担任天蝎整机柜服务器项目经理；中国移动唐华斌担任弹性服务器项目经理，目前负责多节点服务器项目。

在开放数据中心2014峰会上，审批发布了天蝎2.0规范Rev 1.0，在前面版本的基础上，主要改进多了一项：

- 增加了机柜顶部扩展功能，在交换机数量及节点数量无法满足要求时，可在机柜顶部安装固定交换机，总高度不超过2500mm。

规范的最后部分，还明确提出了对机房物理空间（包括电梯）的要求。

数据中心工作组的人数比服务器工作组多一倍，腾讯IDC平台部技术发展中心副总监朱华担任组长，加上张海涛、周洛，占据半壁江山；其他3人是阿里巴巴陈炎昌、百度李孝众、英特尔张敬。测试认证工作组的5人分别来自腾讯以外的5家组织。
