MySQL集群采用了Share-Nothing架构，如图3-24所示。每台数据库服务器都是完全独立的计算机系统，通过网络相连，不共享任何资源。这是一个具有较高可扩展性的架构，当数据库处理能力不足时，可以通过增加服务器托管数量来提高处理能力，同时多个服务器也增加了数据库并发访问的能力。
集群MySQL通过表单划分（Sharding)的方式将一张大表划分为若干个小表，分别存储在不同的数据库服务器上，这样就从逻辑上保证了数据库的可扩展性。但是表单的划分没有固定的方式，主要根据业务的需要进行针对性的划分，这就对数据库的管理人员提出了非常高的要求，如果划分得不科学，则查询经常会跨表单和服务器，性能就会严重下降。

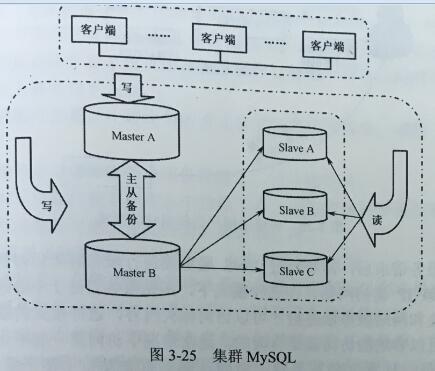

集群MySQL通过主从备份和读副本技术提高可靠性和数据处理能力，如图3-25所示。Master A为主数据库，Master B为从数据库，组成主从备份。如果Master B检测到Master A瘫痪，则立刻接替Master A的位置，成为主服务器，并会重新创建一台从服务器。在数据库升级时，先对从数据库进行升级，然后将从数据库转变为主数据库，再对新的从数据库进行升级，这样就可以实现数据库的实时升级，保证业务的连续性；为了提高数据库的并发处理能力，集群MySQL设置了若干个读副本（Slave),顾名思义，读副本中的数据只能读，不能写，写操作只能由主数据库来完成。
